PONT GRAND CISEAUX ATH CROSS LIFT® 50 oGA
PONT GRAND CISEAUX ATH CROSS LIFT® 50 OGA

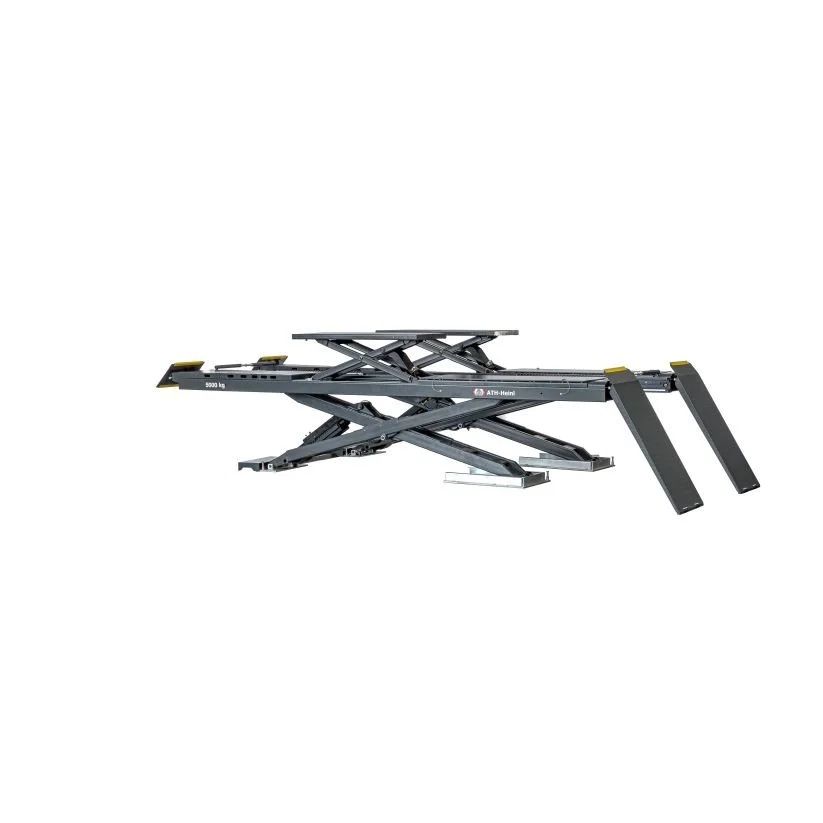

Pont élévateur électrohydraulique grand ciseaux 5 T spécial géométrie, équipé d’un levage auxiliaire intégré de 4 T, conçu pour les opérations de réception, de mécanique, de maintenance et de contrôle de géométrie.
L’ATH Cross Lift® 50 OGA est spécialement conçu pour une installation posée au sol. Ses chemins extra-longs de 5 000 mm, son élévateur roue libre et ses équipements dédiés à la géométrie en font une solution complète pour les ateliers prenant en charge des véhicules de grandes dimensions.
5 000 kg — Capacité de levage
4 000 kg — Levage auxiliaire intégré
5 000 mm — Longueur des chemins
2 160 mm — Hauteur de levée maxi
-
✓ Capacité de levage 5 tonnes
Une capacité de 5 000 kg offrant une grande polyvalence pour les besoins quotidiens des ateliers professionnels.
✓ Levage auxiliaire intégré 4 T
Le système roue libre intégré dispose d’une capacité de 4 000 kg et d’une course de 450 mm, permettant de libérer les quatre roues pour les interventions sur les pneumatiques, freins et trains roulants.
✓ Spécial géométrie
Le pont dispose d’évidements avant pour plateaux pivotants et de plaques oscillantes arrière à verrouillage mécanique, facilitant les opérations de contrôle et de réglage de géométrie.
✓ Installation posée au sol
La version OGA est livrée avec son kit d’installation hors-sol, permettant d’installer le pont directement sur la dalle sans réaliser de fosse d’encastrement.
✓ Chemins extra-longs de 5 000 mm
Les plateformes de 5 mètres offrent une grande surface de travail et facilitent la prise en charge des véhicules à empattement important.
✓ Synchronisation contrôlée
Une cellule photoélectrique surveille la synchronisation du pont afin d’assurer un fonctionnement régulier et sécurisé.
✓ Sécurité pneumatique
Les crans de sécurité disposent d’un déverrouillage pneumatique, complété par un arrêt CE et un signal sonore lors de la descente.
✓ Descente d’urgence
Un système de descente de secours permet d’abaisser le pont en cas de coupure de courant.
✓ Compatible avec une traverse de levage
Des rails permettent de recevoir en option une traverse de levage, augmentant encore la polyvalence du poste de travail.
✓ Idéal pour un poste technique polyvalent
ATH destine ce modèle à la réception, la géométrie, la réparation, ainsi qu’aux postes de contrôle des phares et des systèmes d’aide à la conduite.
-
Capacité de levage 5 000 kg
Capacité du levage auxiliaire 4 000 kg
Course du levage auxiliaire 450 mm
Hauteur de levée maxi 2 160 mm
Hauteur totale / profondeur d’encastrement 295 mm
Longueur des chemins 5 000 mm
Largeur totale 2 220 mm
Puissance moteur 3,5 kW
Temps de montée 70 s
Temps de descente 70 s
Alimentation électrique 3 × 400 V / C16A
Dalle béton indiquée par ATH 5 310 × 2 240 × 310 mm – C25/30
Sécurité Verrouillage pneumatique + arrêt CE + signal sonore
Synchronisation Surveillance par barrière lumineuse de sécurité
Géométrie Évidements avant pour plateaux pivotants + plaques oscillantes arrière
Levage auxiliaire Intégré de série – 4 T / 450 mm
Installation Encastrée / Posée au sol avec kit en option
Coloris RAL 7016 / RAL 9005
