PONT GRAND CISEAUX ATH CROSS LIFT® 40 OGA
PONT GRAND CISEAUX ATH CROSS LIFT® 40 OGA

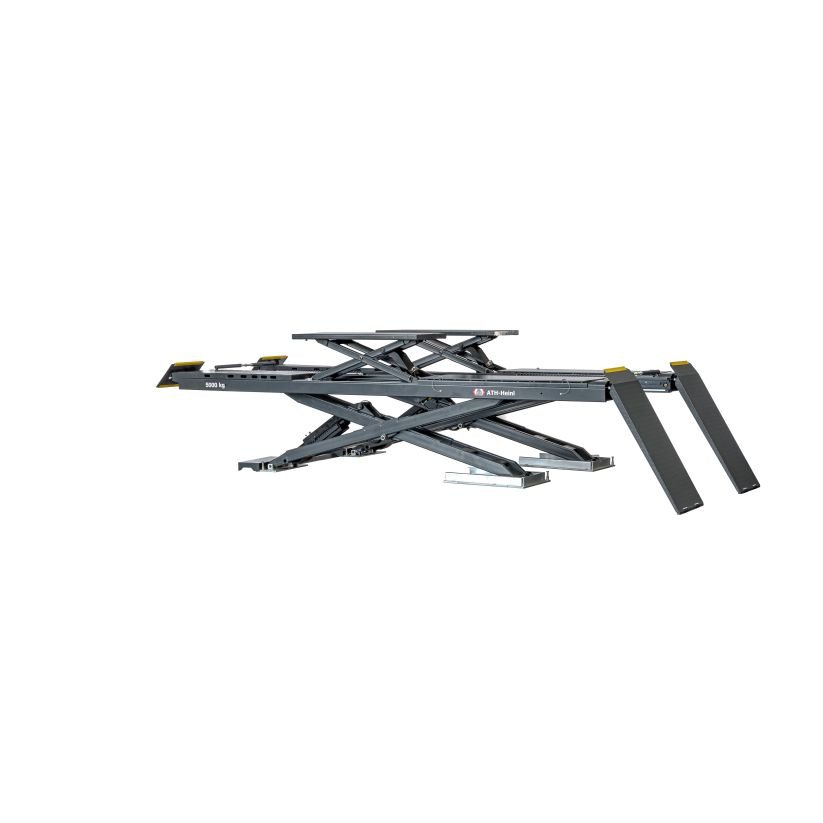

Pont élévateur électrohydraulique grand ciseaux 4 T spécial géométrie, équipé d’un levage auxiliaire intégré de 4 T, conçu pour les opérations de réception, de mécanique, de maintenance et de contrôle de géométrie.
Contrairement à la version UGA encastrée, l’ATH Cross Lift® 40 OGA est conçu pour une installation posée au sol, avec son kit hors-sol. Ses chemins de 4 230 mm, son élévateur roue libre et ses équipements de géométrie en font un poste complet et polyvalent.
4 000 kg — Capacité de levage
4 000 kg — Levage auxiliaire intégré
4 230 mm — Longueur des chemins
2 160 mm — Hauteur de levée maxi
-
✓ Capacité de levage 4 tonnes
Une capacité de 4 000 kg adaptée à une large gamme de véhicules et aux besoins quotidiens des ateliers professionnels.
✓ Levage auxiliaire intégré 4 T
Le système roue libre dispose d’une capacité de 4 000 kg et d’une course de 450 mm, permettant de libérer les quatre roues pour les interventions sur les pneumatiques, freins et trains roulants.
✓ Spécial géométrie
Le pont intègre des évidements avant pour plateaux pivotants ainsi que des plaques oscillantes arrière à verrouillage mécanique pour les opérations de contrôle et de réglage de géométrie.
✓ Installation posée au sol
La version OGA est adaptée à une installation hors-sol, évitant la réalisation d’une fosse d’encastrement.
✓ Chemins de 4 230 mm
Les longues plateformes offrent une surface de travail généreuse et permettent de prendre en charge différents types de véhicules.
✓ Synchronisation contrôlée
Une cellule photoélectrique surveille la synchronisation du pont afin d’assurer un fonctionnement régulier et sécurisé.
✓ Sécurité pneumatique
Les crans de sécurité bénéficient d’un déverrouillage pneumatique, complété par un arrêt CE et un signal sonore pendant la descente.
✓ Descente d’urgence
Un système de descente de secours permet d’abaisser le pont en cas de coupure de courant.
✓ Compatible avec une traverse de levage
Des rails permettent d’installer en option une traverse de levage, augmentant encore la polyvalence du poste de travail.
✓ Poste de travail polyvalent
ATH indique ce modèle pour la réception, la géométrie, la réparation, ainsi que pour les postes de contrôle des phares et des systèmes d’aide à la conduite.
-
Capacité de levage 4 000 kg
Capacité du levage auxiliaire 4 000 kg
Course du levage auxiliaire 450 mm
Hauteur de levée maxi 2 160 mm
Hauteur des chemins 290 mm
Hauteur d’accès 295 mm
Longueur des chemins 4 230 mm
Largeur totale 2 200 mm
Puissance moteur 3,5 kW
Temps de montée 70 s
Temps de descente 70 s
Alimentation électrique 3 × 400 V / C16A
Sécurité Verrouillage pneumatique + arrêt CE + signal sonore
Synchronisation Surveillance par cellule photoélectrique
Géométrie Évidements avant pour plateaux pivotants + plaques oscillantes arrière
Levage auxiliaire Intégré de série – 4 T / 450 mm
Installation Posée au sol
Coloris RAL 7016 / RAL 9005
BESOIN D’UN CONSEIL SUR LE CROSS LIFT® 40 OGA ?
Notre équipe vous accompagne pour vérifier que ce pont élévateur correspond à votre activité, aux véhicules pris en charge et à la configuration de votre atelier.
Conseil • Livraison • Installation • Mise en service • Maintenance • SAV
ACCESSOIRES & CONSOMMABLES
Complétez votre pont élévateur avec notre sélection d’accessoires pour faciliter la prise en charge des différents véhicules.
Protégez vos équipements de levage avec ce jeu de 4 tampons caoutchouc spécialement conçus pour absorber les chocs et préserver vos surfaces.
Points forts :
- 🛠️ Jeu de 4 tampons pour pont élévateur
- 📏 Hauteur : 120 mm
- 🚙 Idéal pour les véhicules avec des points de levage surélevés
- 🔧 Facilite l’adaptation du pont à différents types de véhicules
- 🛡️ Assure un appui stable et sécurisé lors du levage
- 💪 Conception robuste adaptée à un usage professionnel intensif
Protégez vos équipements de levage avec ce jeu de 4 tampons caoutchouc spécialement conçus pour absorber les chocs et préserver vos surfaces.
Points forts :
- 🛠️ Jeu de 4 tampons en caoutchouc
- 📏 Hauteur : 60 mm
- 🔄 Compatibles Butler, Ravaglioli et Space
- 🛡️ Protègent les points de levage et bas de caisse
- 💪 Caoutchouc robuste et résistant
- 🚗 Spécialement adaptés aux ponts ciseaux
Protégez vos équipements de levage avec ce jeu de 4 tampons caoutchouc spécialement conçus pour absorber les chocs et préserver vos surfaces.
Points forts :
- 🛠️ Jeu de 4 tampons pour pont élévateur
- 📏 Dimensions 160 x 120 × 40 mm
- 🚗 Permet d’adapter les points d’appui au véhicule
- 🛡️ Protège efficacement les bas de caisse et points de levage
- 💪 Conception robuste pour une utilisation professionnelle
- ⚡ Mise en place simple et rapide sur le pont
Protégez vos équipements de levage avec ce jeu de 4 tampons caoutchouc spécialement conçus pour absorber les chocs et préserver vos surfaces
Points forts :
- 🛠️ Jeu de 4 tampons pour pont élévateur
- 📏 Dimensions : 160 x 120 x 20 mm
- 🚗 Permet d’adapter précisément les points d’appui au véhicule
- 🛡️ Protège les bas de caisse et points de levage
- 💪 Conception robuste adaptée à un usage professionnel
- ⚡ Installation simple et rapide sur le pont
Traverse de levage ATH AF 2500P2
L’ ATH AF 2500P2 est une traverse de levage pneumo-hydraulique conçu pour compléter les ponts élévateurs 4 colonnes et ponts ciseaux ATH. Il permet de soulever l’essieu du véhicule afin de libérer les roues, facilitant ainsi les interventions sur les pneumatiques, les freins, les suspensions et les trains roulants. ATH-Heinl
Points forts :
🏋️ Capacité de levage : 2 500 kg
💨 Fonctionnement pneumo-hydraulique
🚗 Permet de libérer les roues du véhicule
🔧 Idéal pour les travaux sur roues, freins, suspensions et trains roulants
↔️ Châssis conçu pour se déplacer avec précision le long des chemins de roulement du pont
📏 Hauteur de levage maximale : 570 mm
🔝 Livré avec 2 rehausses de 80 mm et 2 rehausses de 155 mm
🔌 Livré avec conduite pneumatique et câble de guidage pour fixation au pont
🛡️ Construction robuste avec revêtement par poudre pour une meilleure protection contre la corrosion
🏭 Conçu pour une utilisation professionnelle intensive en atelier
Traverse de levage ATH AF 2600P4
Traverse de levage pneumo-hydraulique conçu pour compléter les ponts élévateurs 4 colonnes et ponts ciseaux ATH. Il permet de soulever l’essieu du véhicule afin de libérer les roues pour faciliter les interventions sur les pneumatiques, les freins et les trains roulants. Capacité de levage : 2 600 kg.
Points forts :
🏋️ Capacité de levage : 2 600 kg
💨 Fonctionnement pneumo-hydraulique
🚗 Permet de libérer les roues du véhicule
🔧 Idéal pour les travaux sur roues, freins et trains roulants
↔️ Châssis permettant le positionnement sur les chemins de roulement du pont
📏 Rehausses à emboîtement incluses pour s'adapter aux différents points de prise
🔌 Conduite pneumatique avec câble de guidage pour la fixation au pont
🛡️ Protection anticorrosion par revêtement en poudre
🏭 Conçu pour les ponts 4 colonnes et ponts ciseaux ATH
