GÉOMÉTRIE 3D RAVAGLIOLI RAV3DTOWER.4
GÉOMÉTRIE 3D RAVAGLIOLI RAV3DTOWER.4
Performance 3D et automatisation pour une géométrie plus rapide.

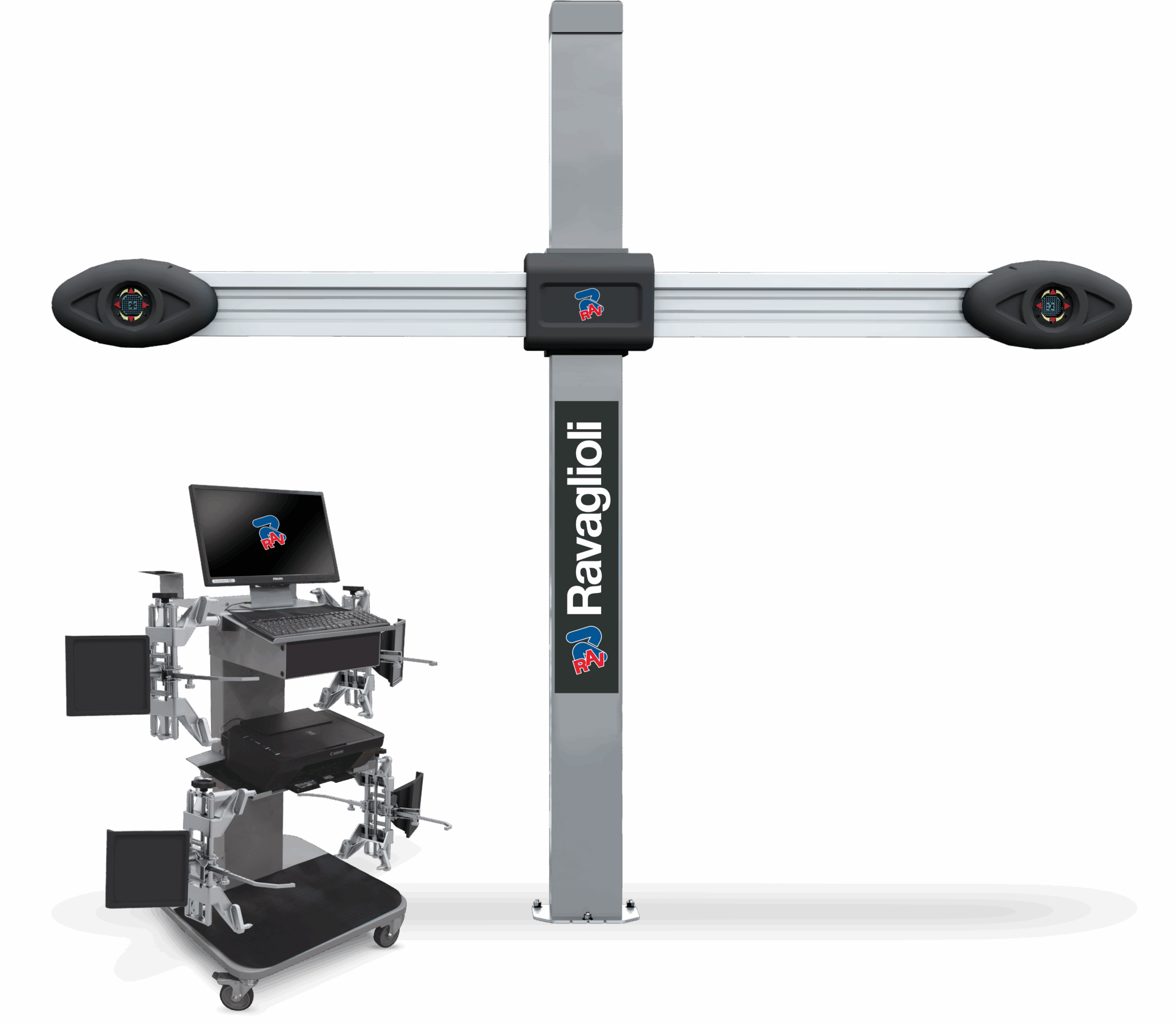

Appareil de géométrie 3D professionnel sur potence, équipé de caméras HD à positionnement automatique et de cibles légères sans électronique, conçu pour offrir rapidité, précision et confort de travail.
3D — Technologie de mesure
10” – 24” — Taille des pneumatiques
22” — Écran LCD
5 450 mm — Empattement maxi.
-
✓ Technologie de mesure 3D pour des contrôles de géométrie rapides et précis.
✓ Potence motorisée à mouvement automatique : les caméras suivent la montée et la descente du véhicule sur le pont, sans nécessiter de nouveau réglage.
✓ Caméras HD avec suivi automatique, ajustant leur position en fonction de la hauteur des cibles.
✓ Indicateurs LED intégrés guidant visuellement l'opérateur lors des déplacements avant et arrière pendant la phase de dévoilage.
✓ Cibles 3D extrêmement légères, sans composants électroniques, sans batterie et ne nécessitant aucun entretien.
✓ Griffes 4 points autocentreuses pour jantes de 10” à 24”, utilisables avec ou sans bras de blocage à la roue.
✓ Logiciel Ravaglioli intuitif, avec instructions animées et graphiques guidant le technicien pendant le contrôle et les réglages.
✓ Console professionnelle complète comprenant PC, imprimante et écran LCD 22”.
✓ Grande capacité véhicule, avec un empattement maximal de 5 450 mm et une voie jusqu'à 2 650 mm, ce qui élargit son champ d'utilisation.
-
Caractéristique RAV3DTower.4
Technologie 3D
Parallélisme roue par roue AV / AR± 42°
Parallélisme total± 42°
Épure de braquage± 42°
Carrossage AV / AR± 56°
Chasse± 32°
Inclinaison axe de pivot± 32°
Décalage essieu± 36°
Axe de trajectoire± 36°
Taille pneumatique10” – 24”
Diamètre roue maxi. 610 mm
Empattement maxi.5 450 mm
Voie maxi.2 650 mm
Écran LCD 22”
Alimentation 230 V – 50/60 Hz
Dimensions L × P × H2 950 × 455 × 2 900 mm
Poids 250 kg
BESOIN D’UN CONSEIL SUR LE RAV3DTOWER.4 ?
Notre équipe vous accompagne pour vérifier que cet appareil de géométrie 3D correspond à votre activité et à vos besoins.
Conseil • Livraison • Installation • Mise en service • Maintenance •
ACCESSOIRES & CONSOMMABLEs
Complétez votre équipement avec notre sélection d’accessoires dédiés au contrôle et au réglage de la géométrie.
Optimisez les alignements de roues avec notre jeu de plateaux pivotants avant 74SC00170, conçu pour la précision et la durabilité en atelier.
Plateaux pour alignement standard. 380 x 380 x 50 mm.
Longueur de la poignée : 110 mm / Diamètre du plateau : 310 mm / Déplacement du disque : 32 mm / Poids : 12 kg / Capacité : 1 000 kg.
Construction robuste et durable pour un usage professionnel intensif.
Précision accrue dans l'alignement des roues grâce à des mesures exactes.
Facile à installer et à utiliser dans tout atelier mécanique.
Maximisez la performance et l'efficacité de votre atelier avec ces plateaux pivotants de qualité professionnelle, garantissant des alignements précis et un service de meilleure qualité pour vos clients.
Optimisez la précision des réglages de géométrie avec notre jeu de plateaux EWACEMB08 avant pivotants, conçu pour les professionnels exigeants.
2 plateaux de géométrie premium. 450 x 450 x 50 mm.
Diamètre du plateau : 350 mm / Déplacement du disque : 50 mm /Poids : 10,5 kg / Capacité : 1 000 kg.
Conception robuste pour une utilisation professionnelle fiable.
Assure une précision maximale lors des réglages de géométrie.
Compatibilité universelle avec de nombreux modèles de véhicules.
Transformez votre atelier avec cet outil indispensable pour garantir une prestation de qualité supérieure et rassurer vos clients grâce à des réglages de géométrie parfaitement ajustés.
Optimisez vos opérations d'atelier avec l'aligneur de volant laser professionnel SWA6558, indispensable pour la géométrie et le calibrage ADAS.
Alignement précis grâce à la technologie laser avancée.
Compatible avec tous les systèmes ADAS modernes.
Installation rapide et utilisation facile pour gagner du temps.
Idéal pour les ateliers cherchant à fournir un service de haute qualité et à augmenter la satisfaction client, cet outil permet des alignements précis et fiables, réduisant le temps de travail et augmentant la productivité.
Vidéo d’installation et d’utilisation en cliquant ici
Optimisez la précision de vos réglages avec notre niveau à bulle pour volant NIVO/A, conçu pour simplifier les ajustements complexes de géométrie.
Outil essentiel pour un réglage précis de la géométrie.
Conception robuste pour une utilisation durable.
Compatibilité universelle pour la plupart des volants.
Garantissez la sécurité et la performance de votre véhicule avec un outil fiable qui simplifie le processus de réglage de géométrie.
Réglagle juqu’à 390 mm d’ouverture
Rendez votre atelier plus efficace avec notre jeu de barres de compression pour géométrie, conçu pour garantir une précision exceptionnelle lors de l'alignement des véhicules.
Améliore la précision des alignements géométriques
Conception robuste pour une utilisation durable et fiable
Facile à installer et à ajuster pour différents véhicules
Transformez l'efficacité de votre atelier avec cet équipement essentiel qui garantit la satisfaction et la sécurité de vos clients.
Pour véhicules du groupe Stellantis.
